Categoria: Architetture PLC-PC based/componenti per bus di campo
Descrizione
Cube 67 - Sistema modulare I/O
Cube67 è un sistema di I/O decentrato, che con i suoi moduli IO, riunisce il grado di protezione IP20 ed IP67 in robuste soluzioni ad innesto e pressofuse.

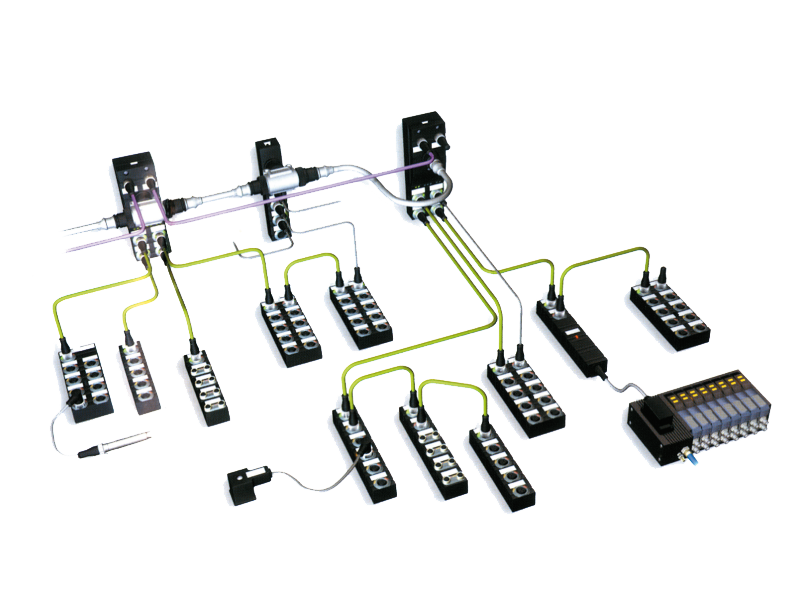

Partendo dall’accoppiatore bus di campo, il livello I/O si distribuisce a stella mediante collegamento con cavo ibrido
Sono disponibili moduli per segnali digitali, analogici, seriali, sistemi di rilevamento della temperatura, contatori, accoppiamenti per blocchi valvole.
Il sistema offre una diagnostica precisa per canale senza soluzione di continuità fino al sensore/attuatore.
I canali digitali sono parametrizzabili: il punto d’innesto può divenire indifferentemente ingresso od uscita(multifunzionale).
Cube 67+
Un maggiore numero di moduli, linee più lunghe e ancora migliori prestazioni rispetto al Cube67
L’elemento chiave dell’innovazione è rappresentato da un nodo bus modificato, al quale può essere collegato un maggior numero di moduli per nodo (fino a 2 x 16 moduli).
E’ quindi possibile inserire un numero quasi doppio di segnali e gestire altrettanti attuatori rispetto al passato
Le installazioni possono essere ampliate, nel senso che possono coprire maggiori distanze. Finora erano possibili lunghezze di cavo pari a 4 x 10 metri. Si trattava già di un risultato notevole, ma adesso le possibilità sono state ulteriormente estese: fino a 2 x 30 metri. Un vero vantaggio, ad esempio in caso di impiego con catene portacavo.
Possibilità di qualunque disposizione dei moduli lungo il cavo ibrido, per una maggiore flessibilità.
Possibilità di collegare al nuovo nodo bus ulteriori moduli con funzionalità estese, ad esempio IO-Link o RS232.
Nuovo concetto di installazione razionale: massima flessibilità…..grazie ad I/O multifunzionali
Decentralizzazione economica con un sistema modulare, compatto e robusto
Livello di I/O localizzato dove serve, direttamente in macchina nelle immediate vicinanze di sensori ed attuatori
Dimensioni contenute ⇒ struttura compatta della macchina
Visualizzazione con LED a distanza ridotta dal sensore/attuatore
Possibilità di espansione flessibile, linee I/O brevissime
Libera parametrizzazione dei segnali per punto di innesto
Moduli di I/O adatti all’applicazione, eliminazione I/O superflui
Flessibilità in caso di modifiche d’impianto
Indipendenza dal controllore…cambia il bus, non il sistema
Grazie a Cube l’applicazione può essere adattata al PLC scelto dal cliente finale senza dover modificare la periferia di I/O.
